सूक्ष्म लेजर गैस टेलीमीटर

MS104K-TDLAS माइक्रो लेजर गैस टेलीमीटर

यह ज़ेट्रॉन निर्माता का माइक्रो लेजर गैस टेलीमीटर लेजर अवशोषण स्पेक्ट्रोस्कोपी तकनीक पर आधारित एक उपकरण है जो प्राकृतिक गैस एकाग्रता के गैर-संपर्क माप को सक्षम करता है। इसका उपयोग अक्सर प्राकृतिक गैस स्टेशनों, शहरी गैस निरीक्षण और अन्य अवसरों में किया जाता है।

इस उत्पाद के लिए निष्पादन मानक हैं:

GB3836। 1-2010 "विस्फोटक वायुमंडल भाग 1: उपकरण के लिए सामान्य आवश्यकताएं"

GB3836.4-2010 "विस्फोटक वायुमंडल भाग 4: आंतरिक रूप से सुरक्षित" I "द्वारा संरक्षित उपकरण" "" "

विशेषताएँ:

लघु डिजाइन एक उच्च एकीकृत माइक्रो-स्ट्रक्चरल डिज़ाइन को अपनाता है, जो आकार में छोटा है, वजन में प्रकाश है, और इसे जेब में रखा जा सकता है।

बहु-कार्यात्मक विस्तार में वैकल्पिक ब्लूटूथ फ़ंक्शन, एकीकृत दूरी माप समारोह और वायु संग्रह हुड डिटेक्शन फ़ंक्शन शामिल हैं। परिचालन पर्यावरण की स्थिति

वायुमंडलीय दबाव: (70 ~ 116) केपीए

परिवेश का तापमान: (-20 ~ +50) सी

सापेक्ष आर्द्रता: %95 %आरएच (+25 सी)

पर्यावरण पर प्रभाव

इस माइक्रो लेजर गैस टेलीमीटर का संचालन हानिकारक हस्तक्षेप का कारण नहीं हो सकता है।

इस उत्पाद का संचालन बाहरी हस्तक्षेप या एक निश्चित सीमा तक खराब हस्तक्षेप से प्रभावित नहीं होता है।

उत्पाद भार

यूनिट वजन: 0.25 किग्रा शुद्ध वजन)

शिपिंग वजन: 1.0 किग्रा (सकल वजन)

मुख्य विवरण

होम बटन: फोन को चालू और बंद करने के लिए 2 सेकंड के लिए दबाए रखें।

सेटिंग कुंजी: अलार्म मान सेटिंग दर्ज करने के लिए मुख्य इंटरफ़ेस पर क्लिक करें।

अलार्म मान वृद्धि कुंजी:

अलार्म मान सेटिंग में, एक बार क्लिक करें और अलार्म मान 50ppm तक बढ़ जाएगा। एमओ

अलार्म मूल्य घटाव कुंजी:

अलार्म मान सेटिंग में, एक बार क्लिक करें और अलार्म मान 50ppm तक कम हो जाएगा। एमओ

निर्देश

लेंस कवर खोलें

इसे खोलने के लिए लेंस कवर 90 ° चालू करें। सावधान रहें कि इसे 90 ° से अधिक न मोड़ें, अन्यथा यह आंतरिक घटकों को नुकसान पहुंचा सकता है।

6.2 लेजर ऑन एंड ऑफ

परीक्षण शुरू करते समय, मशीन को चालू करने के लिए पावर बटन दबाएं। इस समय, संकेतक लेजर को चालू और हमेशा चालू किया जाता है, और डिटेक्शन लेजर चालू होता है। 3 से 4 सेकंड के स्थिरीकरण समय के बाद, निरंतर परीक्षण शुरू किया जा सकता है। डिटेक्शन को रोकते समय, इंस्ट्रूमेंट को बंद करने के लिए पावर बटन दबाएं और दबाए रखें। इस समय, लेजर को बंद करने का संकेत दिया जाता है और साधन शटडाउन राज्य में प्रवेश करता है।

6.3 का पता लगाना शुरू करें

पता लगाते समय, मापा जाने वाले लक्ष्य पर लेजर को इंगित करने वाले लेजर को इंगित करें, और डिस्प्ले पीपीएम · एमओ में मापा क्षेत्र में मीथेन की एकीकृत सांद्रता को प्रदर्शित करेगा।

टिप्पणी:

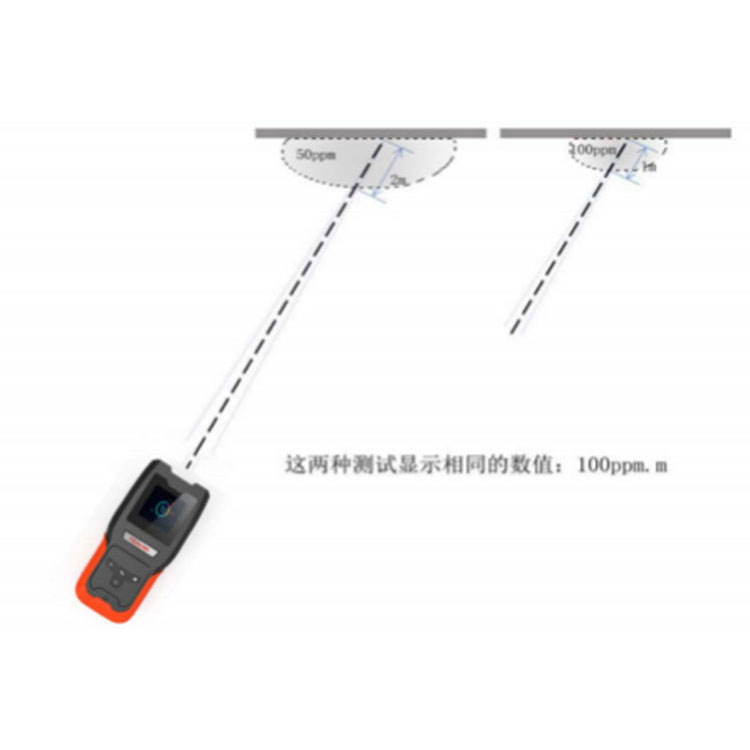

PPM.M एकीकृत एकाग्रता की इकाई है और मीथेन एकाग्रता और चौड़ाई के उत्पाद का प्रतिनिधित्व करता है। उनमें से, पीपीएम गैस एकाग्रता इकाई है, अर्थात, "प्रति मिलियन भाग", मीथेन की एकाग्रता को दर्शाता है; = लंबाई इकाई "मीटर" है, जो मापा वायु द्रव्यमान की चौड़ाई को दर्शाता है।

उदाहरण: मापा लक्ष्य से 5 मीटर दूर का पता लगाया जाता है। यदि मीथेन रिसाव वायु द्रव्यमान की एकाग्रता 500ppm है और चौड़ाई 1 मीटर है, तो मीथेन रिसाव हवा द्रव्यमान की एकीकृत एकाग्रता 500ppmx1m = 500ppm · m है। इस समय, साधन द्वारा प्रदर्शित मूल्य 500gpm · m है

6.4 अलार्म

जब यह पता चला कि मीथेन एकाग्रता मान सेट अलार्म मान से अधिक है, तो इंस्ट्रूमेंट एक अलार्म ध्वनि करेगा और डिवाइस कंपन करना जारी रखेगा।

6.5 डिवाइस चार्जिंग

जब बैटरी की शक्ति बहुत कम होती है, तो डिवाइस को डिवाइस के अपने चार्जर या एक मानक चार्जर के माध्यम से चार्ज करने की आवश्यकता होती है, जिसमें 4.2V/2A के आउटपुट विनिर्देश के साथ एक मानक चार्जर होता है। चार्ज करते समय, चार्जिंग इंटरफ़ेस दर्ज करें। स्क्रीन को जागने के लिए किसी भी बटन पर क्लिक करें और चार्जिंग स्थिति की जांच करें।

7 डिटेक्शन टिप्स

7.1 सामान्य मार्गदर्शन

1) चूंकि मीथेन गैस हवा से कम घनी होती है, इसलिए यह रिसाव के बाद ऊपर की ओर फैल जाएगी। इसलिए, निरीक्षण के दौरान मापा जाने वाले लक्ष्य से 10 से 20 सेमी ऊपर की स्थिति में लेजर का संकेत देना बेहतर है।

2) परीक्षण करते समय, कृपया डिस्प्ले स्क्रीन पर रिटर्न लाइट इंटेंसिटी इंडिकेटर बार पर ध्यान दें। यदि रिटर्न लाइट इंटेंसिटी इंडिकेटर बार की संख्या बहुत कम है, तो इसका मतलब है कि इंस्ट्रूमेंट द्वारा प्राप्त परावर्तित लेजर सिग्नल बहुत कमजोर है। इस समय, पता लगाने के लिए कोण या स्थिति को बदला जाना चाहिए।

3) परीक्षण करते समय, संकेतक लेजर को इमारतों पर परीक्षण किया जाना चाहिए, पाइप, दीवारों, फर्श, मिट्टी, पेड़ और अन्य आसानी से चिंतनशील वस्तुओं का परीक्षण किया जाना चाहिए, ताकि उपकरण मजबूत परावर्तित लेजर संकेतों को प्राप्त कर सके।

4) जब पता लगाते हैं, तो लक्ष्य को पूरा करें और स्कैनिंग गति को नियंत्रित करें। हिंसक या अचानक आंदोलनों से साधन द्वारा झूठे माप या झूठे अलार्म का कारण होगा।

5) जब मापा जाने वाले लक्ष्य का पता लगाने वाला अंधा स्थान होता है जो लेजर द्वारा विकिरणित नहीं हो सकता है, तो कृपया पता लगाने के लिए अभिविन्यास को बदलें, या मापा जाने वाले लक्ष्य के आसन्न क्षेत्र का अनुमानित पता लगाने का संचालन करें।

7.2 विभिन्न अवसरों के लिए पता लगाना

1) भूमिगत पाइपलाइनों का पता लगाने के दौरान, लीक हुई गैस अक्सर रिसाव बिंदु से सीधे ऊपर से नहीं बचती है, लेकिन धीरे -धीरे मिट्टी में फैल जाती है और ढीली मिट्टी या सीमेंट दरार से बच जाती है। इसलिए, प्रमुख स्कैनिंग को ढीली मिट्टी, सीमेंट की दरारें, भट्ठा अच्छी तरह से मुंह आदि पर किया जाना चाहिए।

2) ग्राउंड पाइपलाइनों का निरीक्षण करते समय, स्कैनिंग वाल्व, फ्लैंग्स और अन्य स्थानों पर ध्यान केंद्रित करने के लिए रिफ्लेक्टर के रूप में पाइपलाइन या आस -पास की वस्तुओं का उपयोग करने का प्रयास करें।

3) निवासियों के घरों का परीक्षण करते समय, पता लगाने की दूरी के भीतर घर के अंदर जाने की आवश्यकता नहीं होती है। आपको केवल रसोई के कांच को नीचे स्कैन करने की आवश्यकता है।

4) एक छोटे रिसाव बिंदु का परीक्षण करते समय, आपको एक लेवर्ड स्थान पर खड़े होना चाहिए, लक्ष्य से लगभग 3 मीटर दूर बार -बार परीक्षण करना चाहिए, और प्रदर्शन पर मूल्यों में परिवर्तन पर ध्यान देना चाहिए।

5) जब अत्यधिक चिंतनशील पृष्ठभूमि के साथ लक्ष्य को मापते हैं, तो झूठे अलार्म हो सकते हैं। कृपया इस बात पर विशेष ध्यान दें कि क्या डिस्प्ले पैनल पर रिटर्न लाइट इंटेंसिटी इंडिकेटर बार बहुत अधिक है। इस समय, मजबूत प्रतिबिंबों के कारण होने वाले झूठे अलार्म से बचने के लिए माप कोण को समायोजित करें। ।

6) इस उपकरण का पता लगाने की दूरी 30 मीटर है। वास्तविक पहचान के दौरान, यह दूरी ऑन-साइट वातावरण, रिफ्लेक्टर और प्रतिबिंब कोण जैसे कारकों से संबंधित है। सामान्यतया, पता लगाने की दूरी जितनी दूर है, उपकरण द्वारा प्राप्त लेजर सिग्नल की तीव्रता उतनी ही कमजोर होती है, और डिटेक्शन सटीकता भी कम हो जाएगी। इसलिए, जब एक गैस रिसाव संकेत लंबी दूरी पर पाया जाता है, तो उपकरण को स्थानांतरित किया जाना चाहिए

अधिक सटीक पता लगाने के परिणाम प्राप्त करने के लिए मापा लक्ष्य के करीब स्थिति का सावधानीपूर्वक पता लगाएं।

7.3 रिसाव के दायरे को कैसे निर्धारित करें

परीक्षण करते समय, रिसाव के दायरे को निर्धारित करने के लिए, कृपया नीचे दिए गए चरणों का पालन करें।

1) हवा की दिशा का सामना करने वाले उपकरण के साथ स्कैन करना शुरू करें।

2) विभाजन बिंदु के रूप में उच्चतम एकाग्रता के साथ जगह लें।

3) अभिविन्यास बदलें और रिसाव क्षेत्र को फिर से स्कैन करें।

4) यदि अभिविन्यास को बदलने के बाद अभी भी रिसाव प्रदर्शित किया जाता है, तो इसका मतलब है कि परिभाषित स्थिति सही है।

5) यदि अभिविन्यास को बदलने के बाद कोई रिसाव प्रदर्शन नहीं होता है, तो रिसाव गैस हवा की दिशा से प्रभावित हो सकती है। कृपया अन्य झुकावों में स्कैन करें।

7.4 सामान्य कारक पहचान सटीकता को प्रभावित करते हैं

1) कुछ वस्तुएं या सामग्री लेजर को बहुत दृढ़ता से दर्शाती हैं या लेजर को बहुत दृढ़ता से अवशोषित करती हैं, जो आसानी से इंस्ट्रूमेंट को गलत पता लगाने वाले मूल्यों को प्रदर्शित करने का कारण बन सकती है। जैसे: ग्लास, लेंस, रिफ्लेक्टर, आदि।

2) चूंकि तापमान बहुत अधिक होता है या हवा बहुत अधिक होती है, जब हवा कम होती है, जब कम रिसाव होता है, तो लीक हुई गैस को केंद्रित नहीं किया जा सकता है, और पता लगाने के मूल्य में एक बड़ा विचलन हो सकता है।

3) यह टेलीमीटर अन्य ज्वलनशील गैसों जैसे कि एथेन और प्रोपेन पर प्रतिक्रिया नहीं करता है
