यूवी ओजोन डिटेक्टर

PTM600OZ यूवी ओजोन डिटेक्टर

सामान्य विवरण

यूवी ओजोन डिटेक्टर हवा या ऑक्सीजन में ओजोन सामग्री को मापने के लिए एक माइक्रोप्रोसेसर-आधारित दोहरी बीम फोटोमीटर (यूवी 254 एनएम) है।

नमूना गैस में ओजोन सामग्री का मूल्यांकन करने के लिए यूवीज़ोन डिटेक्टर माप चैनल में यूवी विकिरण, संदर्भ चैनल में यूवी विकिरण, तापमान और क्युवेट में दबाव को मापता है।

ओजोन विश्लेषक में टच स्क्रीन ऑपरेशन इंटरफ़ेस है, जो वास्तविक समय में ओजोन सांद्रता दिखाता है। और टच स्क्रीन दबाव और तापमान क्षतिपूर्ति डिस्प्ले के साथ भी है। उच्च सांद्रता (g/Nm3) रेंज के लिए, इसमें प्रवाह इनपुट का कार्य है, जो वास्तविक समय में ओजोन जनरेटर के आउटपुट को प्रदर्शित कर सकता है। मुख्य घटक शून्य बहाव को पता लगाने की सटीकता को प्रभावित करने से रोकने के लिए उच्च प्रकाश संप्रेषण क्वार्ट्ज के साथ लंबे जीवन वाली यूवी प्रकाश प्रणाली को अपनाता है। यह सुनिश्चित करने के लिए कि उपकरण लगातार 24 घंटे चल सके, शून्य करते समय ओजोन इनपुट को बंद करने की कोई आवश्यकता नहीं है।

ओजोन सांद्रता अल्फ़ान्यूमेरिक डिस्प्ले पर ओजोन के प्रतिशत वजन (%wt/wt), नमूना गैस के प्रति सामान्य घन मीटर ओजोन के ग्राम (g/Nm3) या पीपीएमवी (AQ: g/m3 या पीपीएम) में प्रदर्शित की जाती है। ऑपरेशन के दौरान एकाग्रता इकाई को बदला जा सकता है।

अतिरिक्त परिवर्तनीय पैरामीटर दूसरों के बीच में हैं:

दबाव प्रदर्शन की इकाई (kPa)

अलार्म पैरामीटर (उच्च/निम्न सीमा)

वाहक गैस की प्रकृति: वायु या ऑक्सीजन (पीएसए सहित)

आरएस-485 इंटरफ़ेस पैरामीटर

4-20MA सिग्नल आउटपुट

स्थापना और बिजली कनेक्शन

नमूना गैस कनेक्शन के लिए 6 x 4 मिमी पीटीएफई ट्यूबिंग का उपयोग किया जाना चाहिए (जिसे हम अनुरोध पर आपूर्ति करेंगे)। नमूना गैस को नमूना गैस फिल्टर ("आईएन") के माध्यम से जोड़ा जाना है। एकाग्रता माप का समय अंतराल निर्भर करता है

ए) नमूना गैस की प्रवाह दर,

बी) विश्लेषक से ट्यूबिंग की लंबाई,

ग) ट्यूबिंग का क्रॉस सेक्शन (हम 6x4 मिमी ट्यूबिंग की सलाह देते हैं, इससे अधिक नहीं!),

घ) विश्लेषक का समय अंतराल ही। .2 से 1 लीटर/मिनट की अनुशंसित प्रवाह दर पर 2 मीटर की 6 x 4 मिमी टयूबिंग लंबाई के साथ समय अंतराल 2 से 0.4 सेकेंड होगा।

निम्नलिखित चित्र संभावित कॉन्फ़िगरेशन दिखाते हैं:

नमूनाकरण विधि: सकारात्मक दबाव नमूनाकरण;

डिस्प्ले इंटरफ़ेस: 4.3-इंच टच स्क्रीन ऑपरेशन इंटरफ़ेस;

सामग्री इंटरफ़ेस: ओजोन सांद्रता, तापमान, दबाव;

सहायक कार्य: तापमान मुआवजा, दबाव मुआवजा;

प्रदर्शन इकाई: जी/एनएम3, एमजी/एनएल वैकल्पिक;

प्रदर्शन रिज़ॉल्यूशन: 0.01g/Nm3;

गैस प्रवाह दर: 0.5L±0.2L/मिनट;

इनपुट दबाव: <0.1MPa;

एकाग्रता त्रुटि: अधिकतम 0.5% एफएस;

रैखिक त्रुटि: अधिकतम 0.5% एफएस;

शून्य बहाव:<±0.3%. एफएस;

प्रतिक्रिया समय: ≤ 1 सेकंड;

पर्यावरण तापमान: -30~80 ℃;

पाइपलाइन इंटरफ़ेस विधि: त्वरित कसने (स्टेनलेस स्टील);

बाईपास नमूना व्यास: Φ 6 (6 मिमी * 4 मिमी);

संचार विधि: आरएस-485;

आउटपुट मोड: 4-20mA (सक्रिय);

बिजली की आपूर्ति: 24 वी डीसी;

आकार: 120 मिमी (ऊंचाई) × 160 मिमी (चौड़ाई) × 60 मिमी गहराई;

नोट: 1mg/L=1g/m3=467PPM;

मुफ़्त वारंटी: 24 महीने (मेज़बान के लिए);

मानक विन्यास: संक्षारण रोधी प्रवाह मीटर, ओजोन निकास विध्वंसक, ओजोन सेवन (धूल) फिल्टर।

उत्पाद की विशेषताएँ:

मापन विशेषताएं: शून्य बिंदु स्वचालित समायोजन फ़ंक्शन के साथ पेटेंट तकनीक, दोहरे पथ पराबैंगनी अवशोषण सिद्धांत, विदेशी लंबे जीवन पराबैंगनी एलईडी प्रकाश स्रोत, निरंतर संचालन, पहचान एकाग्रता की स्थिरता सुनिश्चित करना।

परीक्षण विधि: दोहरी पथ यूवी अवशोषण विधि, लंबे जीवन प्रकाश स्रोत प्रणाली, उच्च माप सटीकता।

मापन सिद्धांत: लैंबर्ट बीयर कानून के अनुसार, सटीक माप फोटोमेट्रिक अवशोषण के सिद्धांत के माध्यम से किया जाता है।

प्रकाश स्रोत प्रणाली: विदेशी दीर्घकालिक पराबैंगनी प्रकाश स्रोत प्रणाली (लेंस के साथ पराबैंगनी एलईडी प्रकाश स्रोत), 2 साल की मुफ्त वारंटी के साथ।

उपयोग: इसे वॉटरप्रूफ एविएशन प्लग से सुसज्जित, घर के अंदर स्थापित करने और उपयोग करने की अनुशंसा की जाती है।

लाइट पूल सिस्टम: अलग लाइट पूल तकनीक, रिसाव मुक्त, उच्च दबाव प्रतिरोध, और उच्च प्रवाह नमूना गैस प्रभाव का प्रतिरोध।

इंटेलिजेंट मुआवजा: ऑटोमा के साथ निर्मित तापमान और दबाव मुआवजा और प्रदर्शन

ढांचा

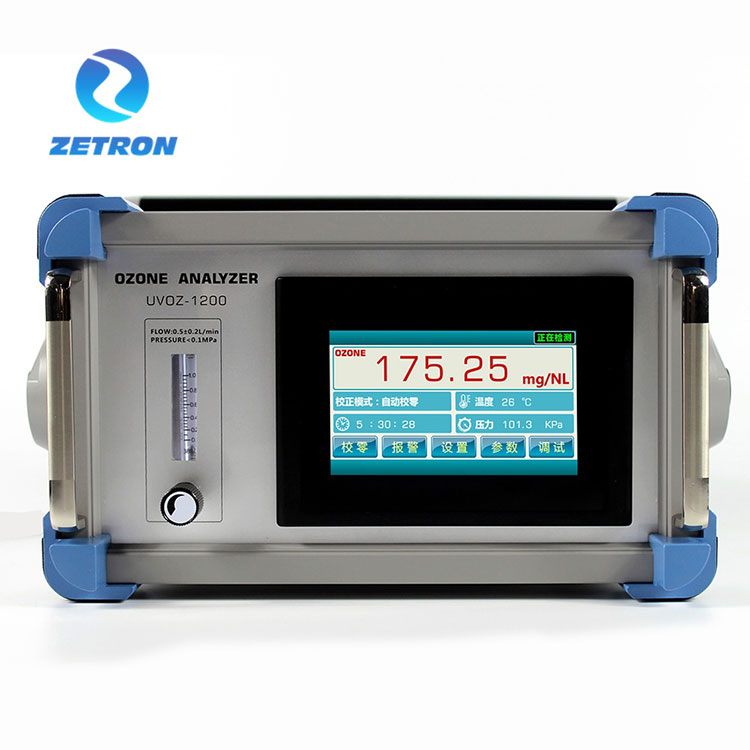

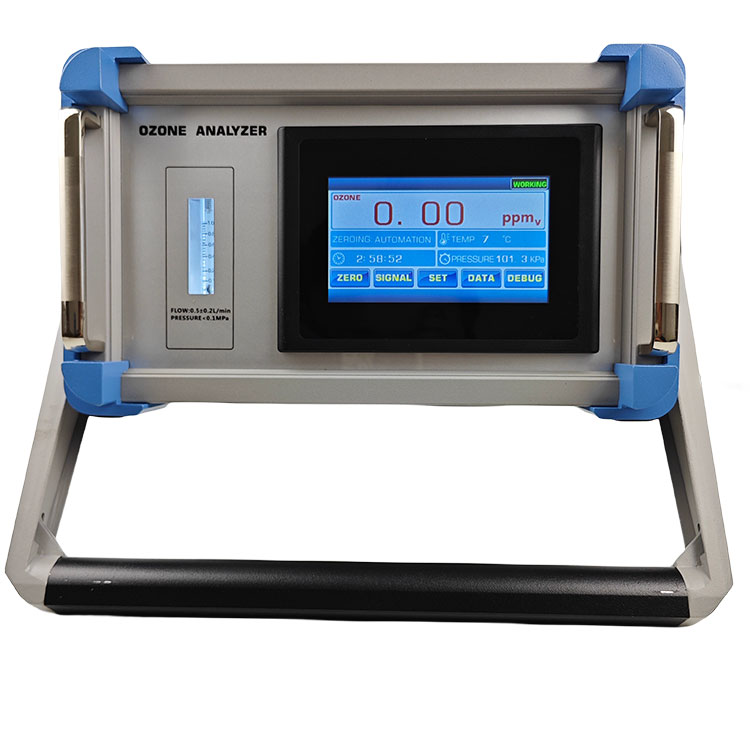

डिस्प्ले पैनल और डिस्प्ले स्क्रीन

पावर इनपुट, सिग्नल आउटपुट, ओजोन इनलेट, ओजोन आउटलेट

पावर इनपुट:

सिग्नल टर्मिनल आउटपुट:

कनेक्शन और प्रक्रिया

यूवी ओजोन डिटेक्टर, समानांतर शाखा नमूना कनेक्शन आरेख

(नोट: इस कनेक्शन प्रक्रिया का उपयोग करने, अलग-अलग नमूने लेने और ओजोन निकास विनाश उपकरण से गुजरने के बाद वायुमंडल को समाप्त करने की सिफारिश की जाती है।)

यूवी ओजोन डिटेक्टर, श्रृंखला नमूना कनेक्शन आरेख

(नोट: इस कनेक्शन प्रक्रिया का उपयोग करते समय, यह ध्यान रखना महत्वपूर्ण है कि ओजोन जनरेटर की आउटलेट पाइपलाइन में दबाव स्थिर होना चाहिए। अंतर्निहित दबाव ट्रांसमीटर मुआवजे के कारण पता लगाए गए ओजोन एकाग्रता मूल्य में एक निश्चित सीमा के भीतर उतार-चढ़ाव होगा।)

मॉडल: यूवी ओजोन डिटेक्टर

माप सीमा: 0-300g/Nm3

वैकल्पिक सीमा: 0-300 ग्राम/एनएम3, 0-100 ग्राम/एनएम3, 0-50 ग्राम/एनएम3;

प्रकाश स्रोत का जीवनकाल: लगभग 30000-50000 घंटे;
