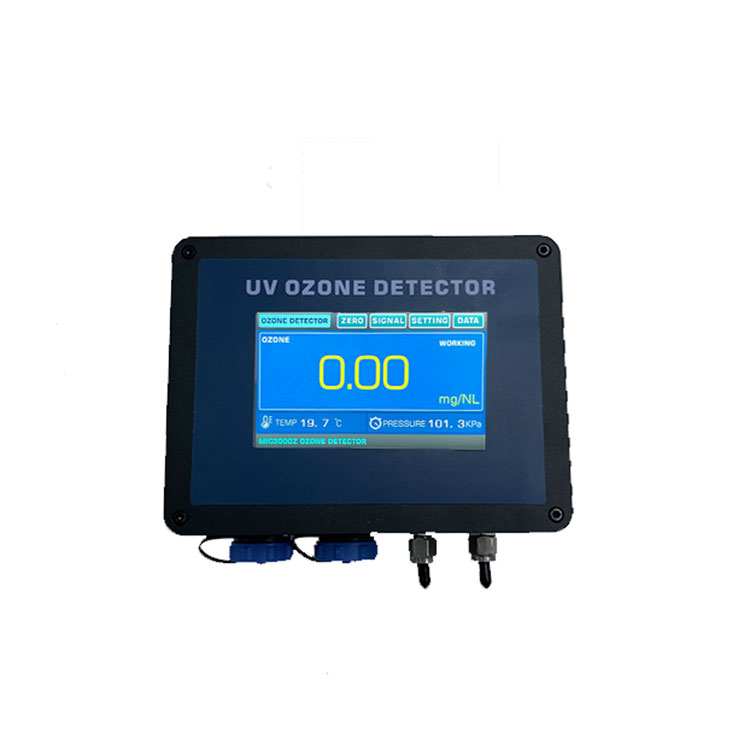

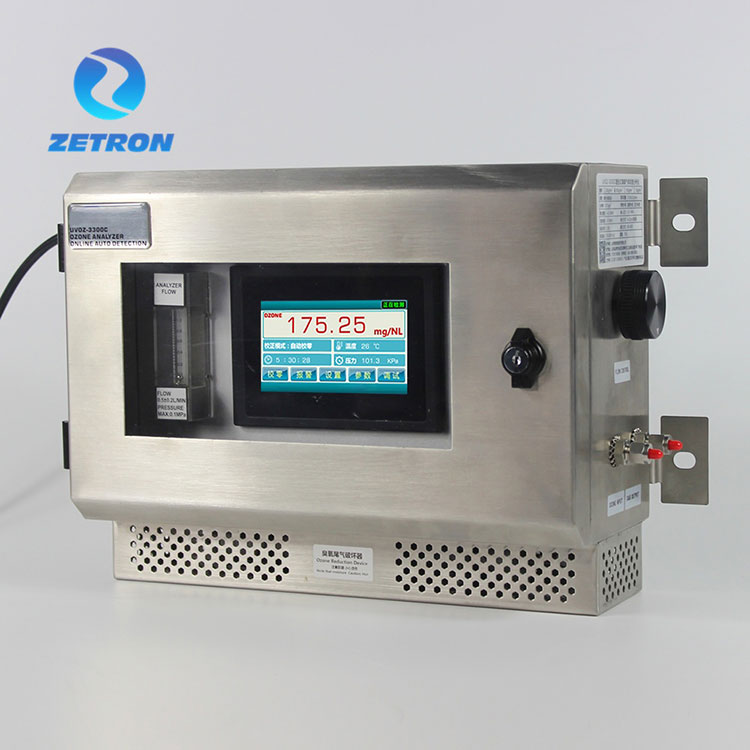

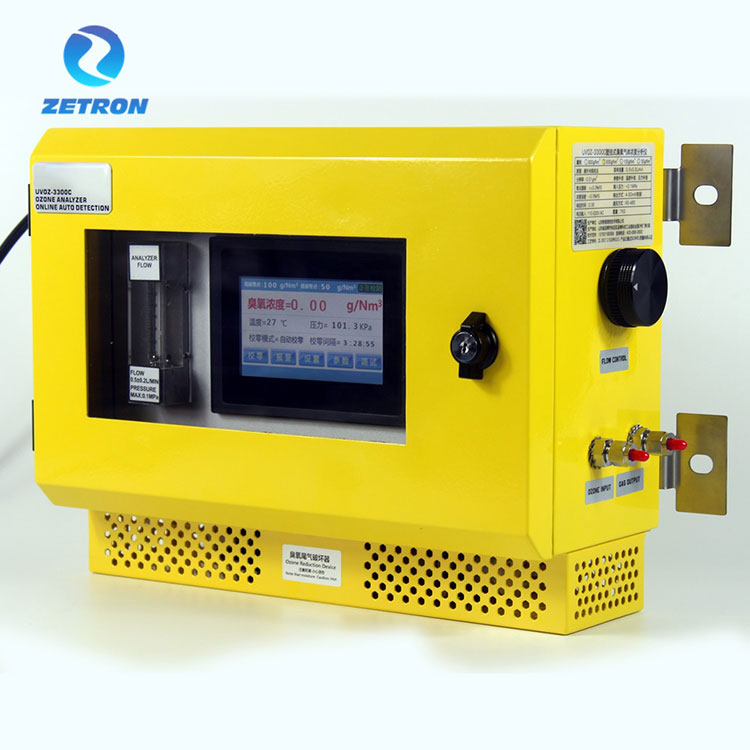

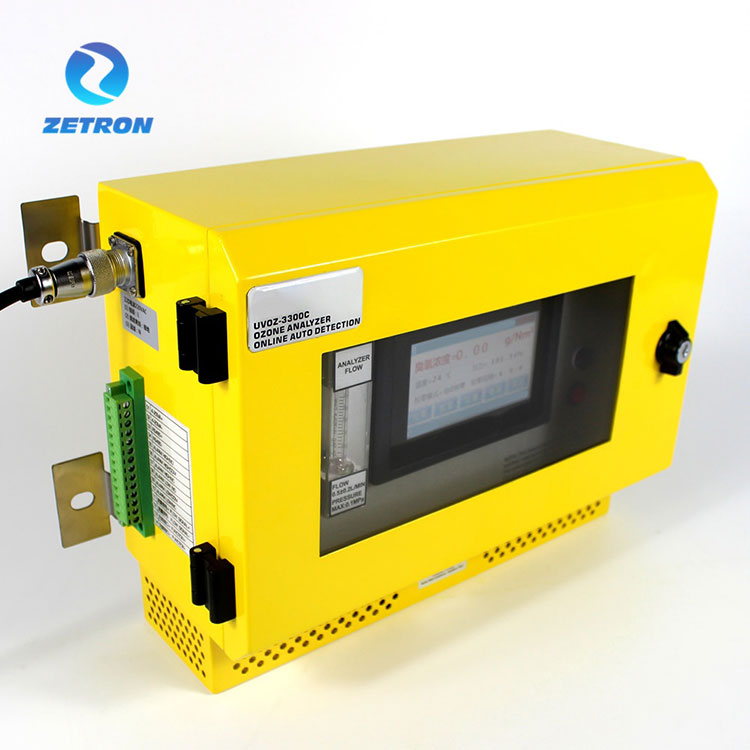

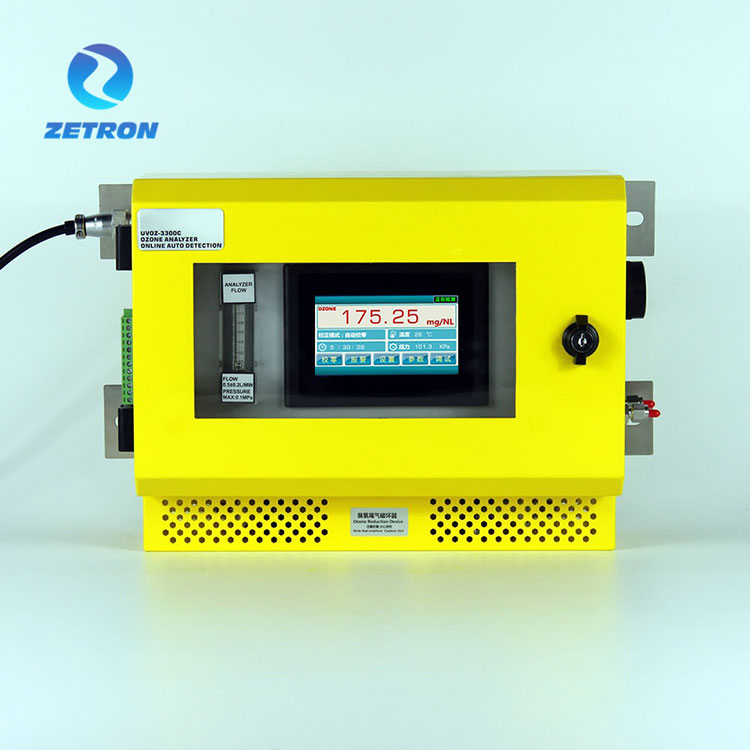

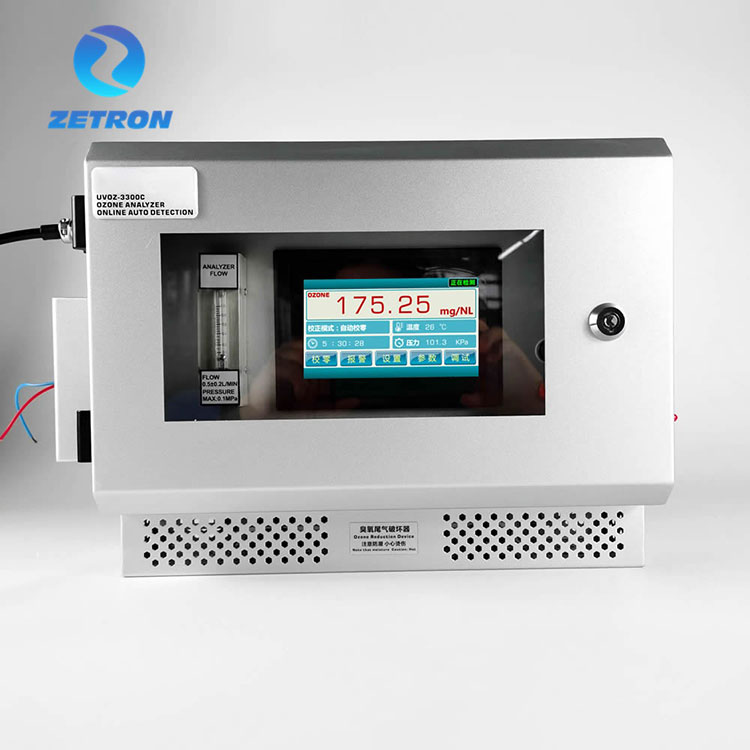

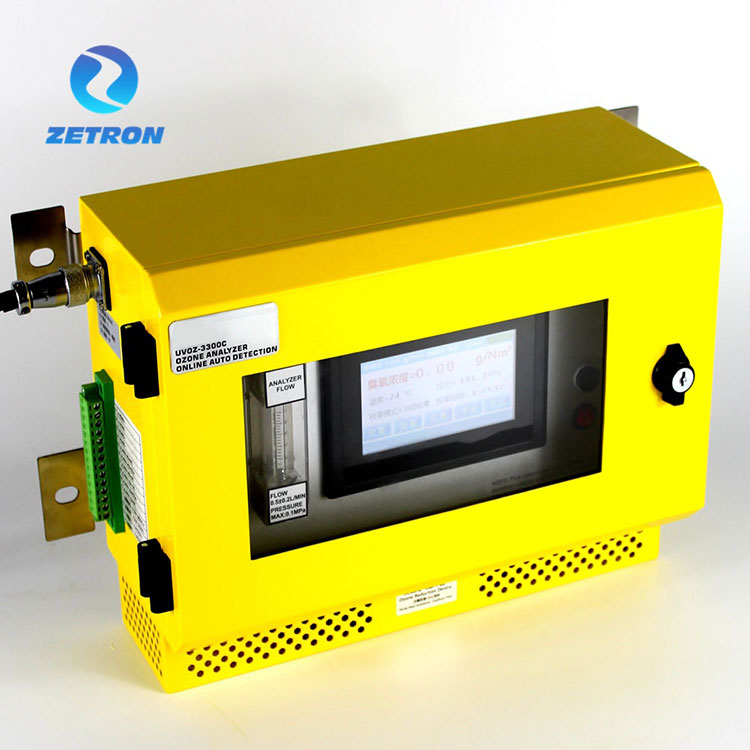

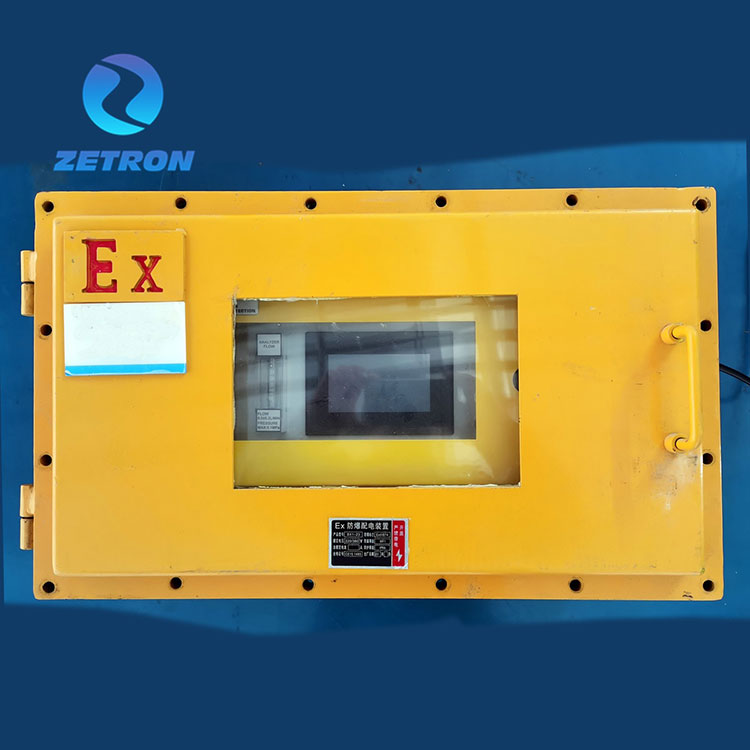

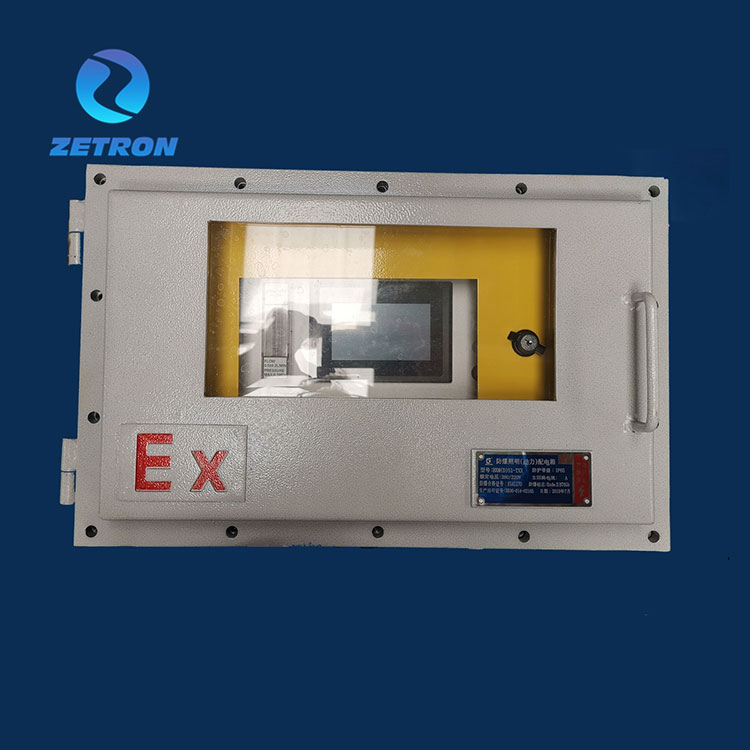

दीवार पर चढ़ा हुआ ओजोन विश्लेषक

लैंबर्ट बिल के नियम के आधार पर, वर्तमान ओजोन एकाग्रता की गणना करने के लिए यूवी अवशोषण से पहले और बाद में प्रकाश संकेत की तीव्रता के परिवर्तन को मापने का विश्लेषक। उपकरण लैंप ट्यूब के बुद्धिमान प्रबंधन प्रणाली के साथ उन्नत दोहरे यूवी प्रकाश स्रोत प्रणाली को अपनाता है और अलग -अलग फोटोसेल प्रौद्योगिकी को सक्षम करता है जो एन एनालाइजर को बिना किसी असहमति को नहीं करता है।

वॉल-माउंटेड ओजोन एनालाइज़र में टच स्क्रीन ऑपरेशन इंटरफ़ेस होता है, जो वास्तविक समय ओजोन एकाग्रता को दर्शाता है। और टच स्क्रीन दबाव और तापमान मुआवजा प्रदर्शन के साथ भी है। उच्च एकाग्रता (जी/एनएम 3) रेंज के लिए, इसमें प्रवाह इनपुट का कार्य होता है, जो वास्तविक समय में ओजोन जनरेटर के आउटपुट को प्रदर्शित कर सकता है। मुख्य घटक उच्च प्रकाश प्रसारित क्वार्ट्ज के साथ लंबे जीवन यूवी प्रकाश प्रणाली को अपनाता है ताकि शून्य बहने को पता लगाने की सटीकता को प्रभावित करने से रोका जा सके। उपकरण को लगातार 24 घंटे तक चलने के लिए शून्य करते समय ओजोन इनपुट को बंद करने की आवश्यकता नहीं है।

ओजोन एकाग्रता ओजोन के प्रतिशत वजन (%wt/wt), अल्फ़ान्यूमेरिक डिस्प्ले पर नमूना गैस (g/nm3) के सामान्य क्यूबिक मीटर प्रति सामान्य क्यूबिक मीटर के प्रति प्रतिशत वजन में प्रदर्शित होती है। ऑपरेशन के दौरान एकाग्रता इकाई को बदला जा सकता है।

अतिरिक्त परिवर्तनीय पैरामीटर दूसरों के बीच हैं:

दबाव प्रदर्शन (kpa) की इकाई

अलार्म पैरामीटर (उच्च/निम्न सीमा)

वाहक गैस की प्रकृति: हवा या ऑक्सीजन (incl। PSA)

RS-485 इंटरफ़ेस पैरामीटर

4-20ma सिग्नल आउटपुट

वैकल्पिक रेंज और कार्य विधा

 तकनीकी सुविधाओं

ढांचा

पावर इनपुट ：

अलार्म एकल आउटपुट

एकल आउटपुट

कनेक्शन और प्रक्रिया

ओजोन विश्लेषक सक्रिय दबाव नमूनाकरण प्रक्रिया आरेख

प्रचालन अनुदेश

【1】 .using स्थिति

इस विश्लेषक का उपयोग इनडोर इंस्टॉलेशन और ऑपरेशन के लिए किया जाता है। यह 5 मिनट के लिए प्रीहीट करने और फिर एक बार शून्य करने की सिफारिश की जाती है। इसका उपयोग 24 घंटे के लिए ऑनलाइन किया जा सकता है। कृपया उपयोग करते समय शक्ति और पर्यावरण की सुरक्षा पर ध्यान दें। यह यूवी एलईडी लाइट सोर्स मॉनिटरिंग सिस्टम से लैस है, और सिस्टम को प्रकाश स्रोत की चमक के अनुसार समायोजित किया जाएगा। यदि ओजोन के बिना शून्य विचलन, आप मैन्युअल रूप से शून्य करने के लिए शून्य कर सकते हैं। कभी -कभी, शून्य विचलन होता है, जिसे अनदेखा किया जा सकता है।

【2】 सावधानी

① यह ओजोन विश्लेषक का उपयोग इनडोर के लिए किया जाता है और पर्यावरण को हवादार, सूखा, कोई अन्य संक्षारक गैस नहीं रखा जाना चाहिए। विशेष रूप से, यदि अमोनिया, हाइड्रोजन क्लोराइड, हाइड्रोजन सल्फाइड और पर्यावरण में अन्य गैसों को समय पर जंग से संरक्षित किया जाना चाहिए। इस स्थिति के कारण होने वाली कोई भी समस्या मुफ्त गारंटी के भीतर नहीं है।

②clean और सूखी ओजोन गैस की गारंटी दी जानी चाहिए। यदि जरूरत है तो आर्द्र स्थानों में या तेल, धूल, फिल्टर (ग्रिप गैस फिल्टर) और डीह्यूमिडिफायर (इलेक्ट्रॉनिक कंडेनसर) के साथ ओजोन गैस की एकाग्रता का पता लगाने की आवश्यकता है। अन्यथा इस स्थिति के कारण कोई भी समस्या मुफ्त गारंटी के भीतर नहीं है।

③ यह मुख्य पाइपलाइन से निकास गैस विध्वंसक आउटलेट को जोड़ने के लिए सख्ती से प्रतिबंधित है, और निकास गैस को खाली या नष्ट किया जाना चाहिए।

④ यदि साधन का उपयोग लंबे समय तक नहीं किया जाता है, तो हीटर को नियमित रूप से विद्युतीकृत करना और नमी के खिलाफ उपकरण को संग्रहीत करना आवश्यक है

कामकाजी राज्य में ⑤exust गैस विध्वंसक उत्साही होगा, यह सख्ती से हाथ से प्रत्यक्ष स्पर्श पर प्रतिबंध लगाता है। निकास गैस विध्वंसक पर ध्यान दें यदि नमी इन्सुलेशन में लंबे समय तक समय तक अमान्य होगा। यदि आउटलेट पर ओजोन गैस ओवरफ्लो पाया जाता है, तो कृपया इसे बदलने के लिए निर्माण से संपर्क करें।

⑥ इनलेट कनेक्शन पाइप को PTFE सामग्री का उपयोग करना चाहिए।

⑦ निर्माता का एयर फिल्टर केवल धूल कणों को फ़िल्टर कर सकता है। यदि उपयोगकर्ता को तेल धुंध, पानी की धुंध और अन्य मीडिया के साथ ओजोन गैस का पता लगाने की आवश्यकता है, तो कृपया पूर्व-उपचार उपकरण को अनुकूलित करने के लिए निर्माता से संपर्क करें।

C. ऑपरेशन इंटरफ़ेस

（उच्च सांद्रता 0-300G/NM3 0-200G/NM3 0-100G/NM3 0-50G/NM3））

मुख्य इंटरफ़ेस-सामान्य प्रदर्शन समारोह

"वर्किंग", "कैलिब्रेशन" और "एरर" मुख्य स्क्रीन डिस्प्ले इंटरफ़ेस के निचले दाएं कोने में प्रदर्शित होते हैं।

● काम करना: परीक्षण की स्थिति चलाएं

● शून्य: साधन शून्य अंशांकन संचालन में है

● त्रुटि: ओजोन विश्लेषक विफलता। कृपया समय में निर्माता से संपर्क करें।

● लोडिंग: इंस्ट्रूमेंट चालू होने के बाद, हॉट मशीन लोडिंग स्थिति प्रदर्शित करती है

शून्य मेनू

उपयोगकर्ता स्थिति के अनुसार "मैनुअल शून्य अंशांकन" और "स्वचालित शून्य अंशांकन" मोड के बीच चयन कर सकते हैं।

स्वचालित शून्य अंशांकन अंतराल समय उपयोगकर्ताओं द्वारा उनकी आवश्यकताओं के अनुसार निर्धारित किया जा सकता है।

जब ओजोन एकाग्रता मान का पता लगाया जाता है, तो वह .100g/nm3 हो जाता है, निर्माता 24-96 घंटे के स्वचालित शून्य अंशांकन समय की सिफारिश करता है।

ओजोन एकाग्रता मानों का पता लगाते समय, 100g/nm3, निर्माता 8-12 घंटे के स्वचालित शून्य अंशांकन समय की सिफारिश करता है।

"मैनुअल ज़ीरो कैलिब्रेशन एक बार" बटन, जब ट्रिगर किया जाता है, तो ओजोन गैस एकाग्रता विश्लेषक पर एक शून्य अंशांकन संचालन करता है।

संकेत मेनू

उपयोगकर्ता अपनी स्थिति के अनुसार "उच्च अलार्म अंक" और "कम अलार्म अंक" सेट कर सकते हैं। रिले सिग्नल आउटपुट के दो सेट के साथ इंस्ट्रूमेंट, उपयोगकर्ता NO, COM, NC रिले सिग्नल के दो सेटों को कनेक्ट कर सकते हैं।

रिले सिग्नल का उपयोग करते समय, यह ध्यान दिया जाना चाहिए कि रिले सिग्नल 220VAC द्वारा रिले सिग्नल तक सीधी पहुंच से बचने के लिए अधिकतम 24v.try के साथ डीसी पावर इनपुट होना चाहिए।

सेटिंग मेनू

एक। उपयोगकर्ता "ओपन" और "क्लोज" स्थानों पर मूल्यों को लाने के लिए "तापमान मुआवजा" सेट कर सकते हैं जो ओजोन एकाग्रता गणना के साथ हैं।

बी। उपयोगकर्ता "ओपन" और "क्लोज" स्थानों पर मूल्यों को लाने के लिए "दबाव मुआवजा" सेट कर सकते हैं जो ओजोन एकाग्रता गणना के साथ हैं। यह इंस्ट्रूमेंट प्रेशर ट्रांसमीटर सपोर्ट पंपिंग सैंपलिंग और एक्टिव प्रेशर म्यूजेशन।

सी। उपयोगकर्ता स्थिति के अनुसार नीचे यूनिट को चुन सकते हैं:

अतिरिक्त स्पष्टीकरण:

G/NM3 & G/M3 NTP की इकाइयों का मतलब मानक तापमान (20） संभवतः） और मानक दबाव (101.325 kPa) .g/m3 NTP पर ओजोन एकाग्रता का मतलब है।

（NTP- सामान्य तापमान और दबाव ， STP- मानक तापमान और दबाव）

G/NM3 अंतर्राष्ट्रीय अभिव्यक्ति की अभिव्यक्ति है। प्रदर्शन अंतर्राष्ट्रीय अभ्यास का अनुसरण करता है और G/NM3 एकाग्रता के अभिव्यक्ति मोड को अपनाता है।

मेनू आंकड़ा

पैरामीटर मेनू की मुख्य स्क्रीन देखें।

पैरामीटर मेनू में डेटा मान ओजोन विश्लेषक के प्रदर्शन का मूल्यांकन करने के लिए निर्माता के तकनीकी कर्मियों द्वारा उपयोग किए जाने वाले पैरामीटर संकेतक के समान हैं। यह पैरामीटर पृष्ठ दोहरी पथ पराबैंगनी अवशोषण ओजोन विश्लेषक के विभिन्न मापदंडों को प्रदर्शित करता है, यह निर्धारित करने के लिए उपयोग किया जाता है कि ओजोन विश्लेषक सामान्य पहचान और प्रदर्शन स्थिति में है या नहीं।

● UVLED-R: प्रतिक्रिया गैस प्रकाश तीव्रता मापदंडों की अनुपस्थिति में यूवी प्रकाश स्रोत है।

● UVLED-M: डिटेक्शन चैंबर (लाइट सेल) के माध्यम से गुजरने के बाद यूवी लाइट सोर्स का प्रकाश तीव्रता पैरामीटर।

● डेटा-शून्य anddata-ABSR एक पैरामीटर डेटा मान है जो बिल लैंबर्ट लॉ और प्रोग्राम एल्गोरिथ्म के अनुसार ओजोन विश्लेषक द्वारा प्राप्त किया गया है।

सिस्टम की स्थिति: "सामान्य" और "त्रुटि" यह आंक सकती है कि क्या ओजोन विश्लेषक साधन मापदंडों की गणना के अनुसार सामान्य रूप से काम कर सकता है।

● Theled-Svalue वर्तमान एकाग्रता में परिवर्तन के आधार पर ओजोन गैस एकाग्रता सेंसर डेटा को पुनर्गठित करने की उपयोगकर्ता की क्षमता है।

संदर्भ अनुपात वर्तमान पराबैंगनी एलईडी प्रकाश स्रोत की तीव्रता को दर्शाता है जब यह गैस के संपर्क में नहीं आया है।

संदर्भ मान शून्य अंशांकन के दौरान गैस से गुजरने के बिना पराबैंगनी एलईडी प्रकाश स्रोत की रोशनी की तीव्रता के पैरामीटर को दर्शाता है।

स्वचालित समायोजन फ़ंक्शन: इंस्ट्रूमेंट बैकग्राउंड शून्य अंशांकन के दौरान पराबैंगनी एलईडी की चमक (संदर्भ मूल्य) को रिकॉर्ड करेगा। जब पराबैंगनी एलईडी की चमक विचलित हो जाती है, तो सिस्टम स्वचालित रूप से पराबैंगनी एलईडी की चमक को ठीक कर देगा, ताकि ओजोन गैस एकाग्रता सेंसर के शून्य बिंदु को स्वचालित रूप से एक निश्चित सीमा के भीतर समायोजित किया जाए, प्रभावी रूप से शून्य बिंदु विचलन से बचें।

डिबग मेनू

डिबगिंग मोड मेनू मूल सेटिंग्स है और मापदंडों को समायोजित करने के लिए है। उपयोगकर्ता पासवर्ड मेनू में प्रवेश करने का प्रयास नहीं करते हैं, जब पासवर्ड त्रुटि एक निश्चित समय पर पहुंच गई, तो इंस्ट्रूमेंट स्वचालित रूप से नीली स्क्रीन के साथ लॉक हो जाएगा।

यह ऑपरेशन बैकग्राउंड इंटरफ़ेस और सेटिंग्स ओजोन एनालाइजर के मापदंडों को संशोधित और संशोधित कर सकते हैं, जैसे "एकाग्रता गुणांक", "यूवी लैंप ब्राइटनेस", "4-20ma वैल्यू", "तापमान", "दबाव", "फोटोइलेक्ट्रिक रिसीवर पैरामीटर", "सुधार मूल्य", "शून्य मूल्य पर लौटें"।

【4】 संचार निर्देश

● 4-20mA एकल आउटपुट

4-20MA सिग्नल आउटपुट एक सक्रिय आउटपुट है। उपयोगकर्ता सीधे डेटा अधिग्रहण उपकरण जैसे सिंगल चिप कंप्यूटर या पीएलसी तक पहुंच सकते हैं। 4-20MA सिग्नल पोर्ट पर कभी भी वोल्टेज लोड न करें।

● RS-485 संचार） चयन समारोह）

नोट: टचस्क्रीन डिस्प्ले में पता सेटिंग!

● RS-485 संचार） चयन समारोह）

संचार मोड ： मोडबस-आरटीयू (RS, 485) ；

संचार पैरामीटर ： 9600，8 ， n ； 1 ；

डेटा प्रारूप, हेक्साडेसिमल प्राप्त, हेक्साडेसिमल भेजें

रजिस्टर मान पढ़ें:

वापसी डेटा

रजिस्टर लिखें ：

वापसी मान:

7। रखरखाव

सामान्य उपयोग में, वास्तविक सेवा जीवन साइट के वातावरण पर निर्भर करता है। वापसी कारखाने द्वारा हर 18 महीने में एक बार विश्लेषक को कैलिब्रेट करने की सिफारिश की जाती है (अंशांकन मुफ्त है, उपयोगकर्ता रिटर्न और परिवहन शुल्क सहन करता है)। कठोर वातावरण में, परीक्षण डेटा की वैधता सुनिश्चित करने के लिए हर 12 महीने में एक बार सेंसर को जांचने की सिफारिश की जाती है। निम्नलिखित के रूप में रखरखाव आइटम:

(1) क्या सेवन प्रणाली में रिसाव है; क्या गैस कनेक्शन पाइप पहना जाता है; क्या कनेक्टर को तेज किया गया है।

(२) बिजली की आपूर्ति लाइन और सॉकेट का कोई ढीला या टूटना नहीं है।

(३) क्या विश्लेषक के अंदर रिसाव है, क्या ओजोन गैस को सूंघ सकता है।

(४) अन्य असामान्य समस्या।

यदि उपरोक्त समस्या में से कोई भी समस्या है, तो कृपया निर्माता को जल्द से जल्द सूचित करें।

8। चेतावनी

A. उपकरणों को अलग करना और इकट्ठा करना सख्ती से प्रतिबंधित है। लेबल को उपयोग में बरकरार रखा जाना चाहिए, अन्यथा कोई गारंटी नहीं होगी।

B. रखरखाव में पेशेवर व्यक्ति को संचालित करने के लिए होना चाहिए।

C. मनमाने ढंग से अलग न करें, और उपकरण खोलते समय अनावश्यक क्षति से बचें।

D. उपकरण को साफ रखें, स्क्रीन को स्क्रैच करने से रोकने के लिए स्क्रीन को हार्ड ऑब्जेक्ट के साथ न छूएं।

ई। बिजली की आपूर्ति को बंद कर दें और उपकरण बंद होने पर नमी को रोकें।

एफ। असामान्य स्थिति के मामले में, बिजली की आपूर्ति को बंद कर दें और तुरंत गैस स्रोत को काट दें, और कृपया समय में निर्माता से संपर्क करें।

9। भंडारण

उपकरण को एक अच्छी तरह से हवादार, शुष्क और गैर-जंग वातावरण में संग्रहीत किया जाना चाहिए, जिसमें परिवेश के तापमान के साथ ℃～＋10 ℃～＋ 40 ℃ ，, सापेक्ष आर्द्रता 80%से अधिक नहीं है। 80% से अधिक नहीं के सापेक्ष आर्द्रता के साथ नमूना गैस, और गैस का तापमान ℃～＋50 ℃～＋ 80 ℃ का होना चाहिए।

10. वैधता का कार्य

उत्पाद का जीवन इलेक्ट्रॉनिक डिवाइस की उम्र बढ़ने की डिग्री पर निर्भर करता है। एजिंग इलेक्ट्रॉनिक डिवाइस को बदलने के बाद, उत्पाद का उपयोग सामान्य रूप से किया जा सकता है।

टेस्ट रेंज ：	□ 0-300G/NM3	□ 0-200g/nm3	□ 0-100g/nm3
	□ 0-50G/NM3	□ 0-1000ppm
प्रदर्शन संकल्प:	□ 0.01g/m टिप्पणी ： 1mg/l = 1g/m3 = 467ppm
प्रदर्शन इकाई ：	□ G/NM3 □ mg/nl □%wt
नमूनाकरण विधि:	□ सक्रिय दबाव नमूनाकरण □ पंपिंग नमूनाकरण
सामग्री इंटरफ़ेस:	□ ओजोन एकाग्रता □ तापमान मुआवजा
	□ दबाव मुआवजा
प्रकाश स्रोत जीवन ：	लगभग 30000-50000 घंटे
प्रदर्शन इंटरफ़ेस:	4.3 इंच टच स्क्रीन ऑपरेशन इंटरफ़ेस
सहायक कार्य:	तापमान और दबाव मुआवजा
नमूना प्रवाह ：	0.5L ± 0.2L/मिनट
इनपुट दबाव ：	<0.1mpa
एकाग्रता त्रुटि:	<0.3 ％ एफएस
लाइन विचलन:	<0.2 ％ एफएस
शून्य बहती ：	<± 0.3%.fs
प्रतिक्रिया समय:	सिग्नल 0.03s है, दिखा रहा है कि 0.3 एस है।
परिवेश का तापमान :	-20 ～ 50 ℃；
श्रृंखला कनेक्शन के नमूने कैलिबर:	बाईपास सैंपलिंग φ6 (6*4 मिमी फास्ट ट्विस्टिंग इंटरफेस) बाईपास सैंपलिंग φ8 (8*6 मिमी फास्ट ट्विस्टिंग इंटरफ़ेस)
संचार मोड ：	आरएस -485
आउटपुट मोड ：	4-20ma
रिले सिग्नल:	उच्च अलार्म, कम अलार्म
बिजली की आपूर्ति:	एसी 110-220V ；

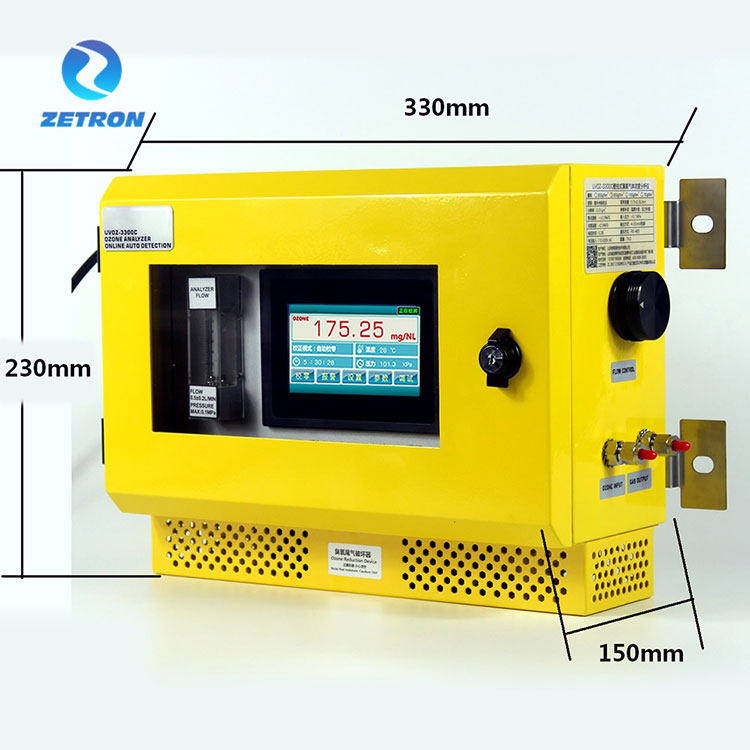

आयाम:	230 मिमी (ऊंचाई × × 330 मिमी (चौड़ाई) × 150 मिमी (गहराई)
मानक कॉन्फ़िगरेशन:	□ एंटीसेप्टिक फ्लोमीटर □ फ़िल्टर   □ ओजोन टेल गैस विध्वंसक □ नमूना पंप
