भंग ओजोन विश्लेषक

भंग ओजोन विश्लेषक

पता लगाने का सिद्धांत: यूवी दोहरी पथ अवशोषण विधि, नल के पानी, शुद्ध पानी या अर्धचालक उद्योग में भंग ओजोन पानी की एकाग्रता के विश्लेषण और पता लगाने के लिए उपयोग किया जाता है।

मापन सीमा: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm।

उत्पाद विशेषताएं: इस यूवी विघटित ओजोन विश्लेषक में एक आंतरिक प्रकाश स्रोत स्वचालित समायोजन फ़ंक्शन होता है, जो शून्य बिंदु की स्थिरता सुनिश्चित करने के लिए शून्य बिंदु के संदर्भ प्रकाश डेटा के आधार पर वास्तविक समय में एलईडी प्रकाश स्रोत की चमक को समायोजित कर सकता है। यह यूवी ऑप्टिकल ओजोन पानी एकाग्रता विश्लेषक समानांतर या श्रृंखला में भंग ओजोन पानी की पाइपलाइन से जोड़ा जा सकता है, जिसका उपयोग मुख्य रूप से नल के पानी, शुद्ध पानी या अर्धचालक उद्योगों में भंग ओजोन पानी की एकाग्रता के विश्लेषण और पता लगाने के लिए किया जाता है।

इस भंग ओजोन विश्लेषक में एक यूवी प्रकाश स्रोत के साथ एक स्वचालित समायोजन प्रणाली फ़ंक्शन होता है, जो कि लगातार शून्य बिंदु डेटा को बनाए रखने के लिए संदर्भ प्रकाश डेटा के अनुसार यूवी एलईडी प्रकाश स्रोत की चमक को वास्तविक समय में समायोजित कर सकता है, शून्य बिंदु की स्थिरता सुनिश्चित करता है। यह हमारी कंपनी का एक पेटेंट उत्पाद है। यह यूवी ऑप्टिकल ओजोन जल एकाग्रता विश्लेषक 24 घंटे तक रुकने के बिना लगातार काम कर सकता है।

भंग ओजोन विश्लेषक - उत्पाद अवलोकन

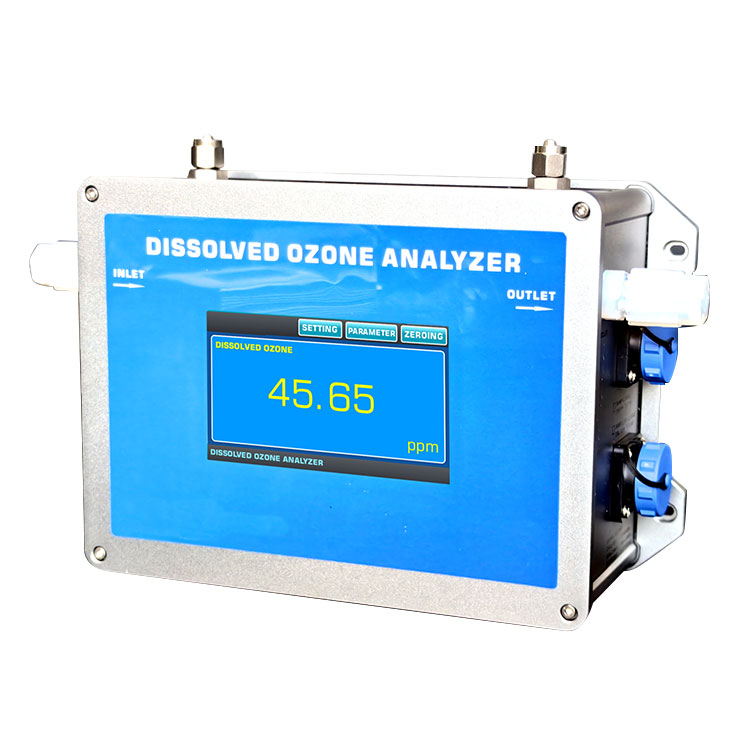

भंग ओजोन एकाग्रता विश्लेषक पराबैंगनी स्पेक्ट्रोफोटोमेट्री का उपयोग करके अल्ट्राप्योर पानी या निरंतर टर्बिडिटी पानी में ओजोन सामग्री का प्रत्यक्ष माप है। अनुकूलन योग्य संस्करण एचएफ है, जिसका उपयोग 20% हाइड्रोफ्लोरिक एसिड ओजोन जलीय घोल के लिए किया जा सकता है। ओजोन पानी के संपर्क में आने वाली सामग्री में PTFE, FFPM, PFA और क्वार्ट्ज या नीलम शामिल हैं। UVOZ-180W विघटित ओजोन जल एकाग्रता विश्लेषक एक इनलेट और आउटलेट से सुसज्जित है, और एक टच स्क्रीन ऑपरेशन इंटरफ़ेस से लैस है। आउटपुट सीधे PLC से 4-20mA और RS-485 सिग्नल लाइनों के साथ जुड़ा हुआ है।

भंग ओजोन एकाग्रता विश्लेषक में एक यूवी प्रकाश स्रोत के साथ एक स्वचालित समायोजन प्रणाली फ़ंक्शन होता है, जो कि लगातार शून्य बिंदु डेटा को बनाए रखने के लिए संदर्भ प्रकाश डेटा के अनुसार वास्तविक समय में यूवी एलईडी प्रकाश स्रोत की चमक को समायोजित कर सकता है, शून्य बिंदु की स्थिरता सुनिश्चित करता है। यह हमारी कंपनी का एक पेटेंट उत्पाद है। यह ओजोन विश्लेषक 24 घंटे तक रुकने के बिना लगातार काम कर सकता है। इस ओजोन एकाग्रता विश्लेषक की बेहतर स्थिरता एक सच्चे दोहरे बीम ऑप्टिकल सिस्टम और एक बहुत लंबे समय तक रहने वाले पराबैंगनी एलईडी प्रकाश स्रोत के उपयोग के माध्यम से प्राप्त की जाती है।

भंग ओजोन एकाग्रता विश्लेषक का शेल स्प्लैश प्रूफ डिज़ाइन, सुरक्षा स्तर: IP65, आकार: 260x160x90 मिमी (WXHXD), और लगभग 3 किलोग्राम के वजन के साथ एक एल्यूमीनियम शेल है। यह भंग ओजोन जल एकाग्रता विश्लेषक दीवार पर चढ़ सकता है, पीठ पर एक हुक डिजाइन के साथ। जब स्थापना की आवश्यकता होती है, तो चार बढ़ते कोष्ठक प्रदान किए जाते हैं।

भंग ओजोन जल एकाग्रता विश्लेषक की इनलेट प्रवाह दर 200-300ml/मिनट है। यदि प्रवाह नियंत्रण की आवश्यकता होती है, तो एक थ्रॉटल वाल्व या फ्लो मीटर को भंग ओजोन जल एकाग्रता विश्लेषक के आउटलेट पर स्थापित किया जाना चाहिए। इस थ्रॉटल वाल्व को सेंसर के पीछे तैनात किया जाना चाहिए (इसके सामने कभी नहीं! इनलेट पर एक थ्रॉटल वाल्व स्थापित करने से बुलबुले उत्पन्न होंगे, इसलिए यह भंग ओजोन जल विश्लेषक में प्रवेश करने के लिए पानी के बुलबुले के साथ ओजोन पानी के लिए सख्ती से निषिद्ध है।)

भंग ओजोन जल एकाग्रता विश्लेषक के इनलेट पानी की स्वच्छता को बनाए रखना, और भंग ओजोन जल विश्लेषक के आंतरिक सेंसर की सफाई को बनाए रखने के लिए आवश्यक है। यह हर 2 सप्ताह में भंग ओजोन जल एकाग्रता विश्लेषक के शून्य बिंदु को जांचने की सिफारिश की जाती है। शून्य बिंदु को कैलिब्रेट करते समय, ओजोन या रंग के बिना साफ पानी पेश किया जाना चाहिए

भंग ओजोन विश्लेषक - उत्पाद विशेषताएं:

परीक्षण विधि: दोहरी पथ यूवी अवशोषण विधि, लंबे-जीवन प्रकाश स्रोत प्रणाली, उच्च माप सटीकता।

मापन सिद्धांत: लैंबर्ट बीयर कानून के अनुसार, फोटोमेट्रिक अवशोषण के सिद्धांत के माध्यम से सटीक माप किया जाता है।

मापन सीमा: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm।

लाइट सोर्स सिस्टम: विदेशी लॉन्ग-लाइफ पराबैंगनी लाइट सोर्स सिस्टम (तरंग दैर्ध्य 253.7nm), 3 साल की मुफ्त वारंटी के साथ।

उपयोग: इनडोर स्थापना और उपयोग, वाटरप्रूफ एविएशन प्लग टर्मिनलों से लैस।

लाइट पूल सिस्टम: अलग लाइट पूल तकनीक, रिसाव मुक्त, उच्च दबाव प्रतिरोध, और उच्च प्रवाह दर नमूना तरल प्रभाव के लिए प्रतिरोध।

बुद्धिमान मुआवजा: स्वचालित शून्य समायोजन और स्वचालित प्रकाश स्रोत मुआवजा फ़ंक्शन से सुसज्जित।

ऑपरेशन विधि: इसे मैन्युअल रूप से शून्य किया जा सकता है, और शून्यिंग के दौरान, यह सुनिश्चित करना आवश्यक है कि साधन में कोई ओजोन जलीय समाधान नहीं है।

प्रदर्शन इकाई: Mg/L, PPM वैकल्पिक।

डेटा प्रदर्शन: उच्च परिभाषा रंग टच स्क्रीन।

आउटपुट फ़ंक्शन: 4-20MA, RS485 संचार।

स्वचालित शून्य समायोजन: यह एक निरंतर शून्य बिंदु डेटा को बनाए रखने के लिए संदर्भ प्रकाश डेटा के आधार पर वास्तविक समय में पराबैंगनी एलईडी प्रकाश स्रोत की चमक को समायोजित कर सकता है, शून्य बिंदु की स्थिरता सुनिश्चित करता है।

कई संस्करण:

सामान्य संस्करण का उपयोग नल के पानी और शुद्ध पानी के लिए किया जाता है।

एचएफ संस्करण का उपयोग 20% हाइड्रोफ्लोरिक एसिड ओजोन जलीय घोल के लिए किया जा सकता है।

भंग ओजोन विश्लेषक - उत्पाद संरचना और रचना

【1 【दीवार माउंटेड इंस्टॉलेशन आयाम

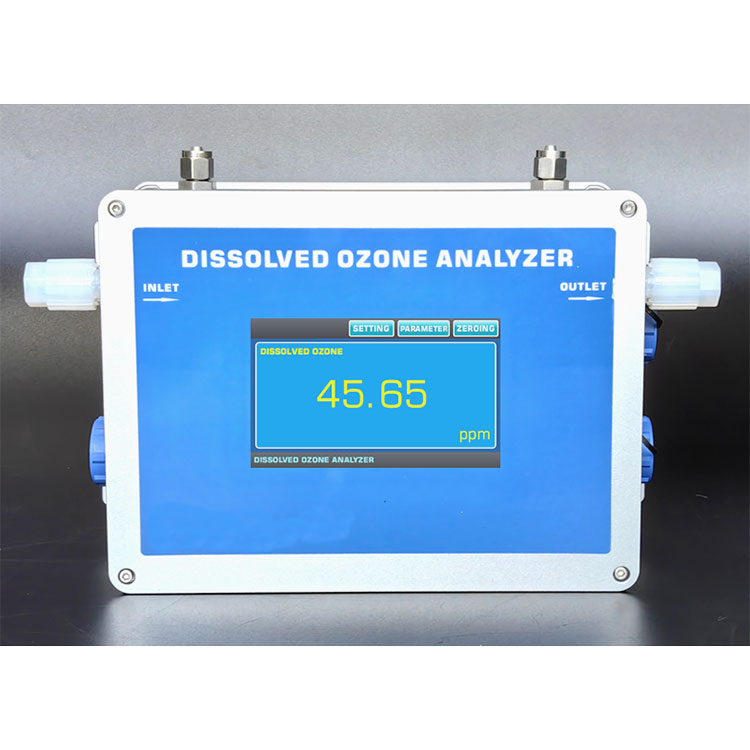

【2】 डिस्प्ले पैनल और डिस्प्ले स्क्रीन

【3】 पावर इनपुट, सिग्नल आउटपुट, इनलेट और आउटलेट

पावर इनपुट:

सिग्नल टर्मिनल आउटपुट:

डिसप्ले सिग्नल टर्मिनल: रिमोट डिस्प्ले सिग्नल को कनेक्ट करने के लिए उपयोग किया जाता है (इस मशीन में पहले से ही एक डिस्प्ले स्क्रीन है)

यूवी विघटित ओजोन जल विश्लेषक के ऊपर गैस इंटरफ़ेस का उपयोग संपीड़ित वायु इंटरफ़ेस के लिए किया जाता है। यदि ओजोन पानी का तापमान बहुत कम है, तो उपकरण के आंतरिक ओजोन पानी की पाइपलाइन में संक्षेपण को रोकने के लिए इंस्ट्रूमेंट को संपीड़ित हवा पेश करने की सिफारिश की जाती है।

भंग ओजोन विश्लेषक - उत्पाद कनेक्शन प्रक्रिया आरेख

भंग ओजोन विश्लेषक - सकारात्मक दबाव शाखा नमूनाकरण कनेक्शन आरेख

(स्प्लिट सैंपलिंग के लिए इस कनेक्शन प्रक्रिया का उपयोग करने की सिफारिश की जाती है। ध्यान दें कि फ्लो मीटर को भंग ओजोन जल विश्लेषक के आउटलेट पर स्थापित करने की आवश्यकता है।)

भंग ओजोन विश्लेषक, नकारात्मक दबाव पानी पंप नमूनाकरण कनेक्शन आरेख

(स्प्लिट सैंपलिंग के लिए इस कनेक्शन प्रक्रिया का उपयोग करने की सिफारिश की जाती है। ध्यान दें कि फ्लो मीटर को भंग ओजोन जल विश्लेषक के आउटलेट पर स्थापित करने की आवश्यकता है।)

नोट: भंग ओजोन जल प्रवाह मीटर का निर्माता एक मानक कॉन्फ़िगरेशन एक्सेसरी है, और नकारात्मक दबाव पानी पंप एक वैकल्पिक उत्पाद है। आप इसे अलग से खरीदने के लिए निर्माता से सलाह ले सकते हैं।

नोट: प्रदर्शन संस्करण के बिना, निर्माता वायर्ड टच स्क्रीन सहायक उपकरण (2 मीटर के भीतर तार की लंबाई) को अलग से कॉन्फ़िगर करेगा

भंग ओजोन विश्लेषक - तकनीकी पैरामीटर:
